中國醫藥集團（韶關）有限公司藥品倉儲溫濕度監控方案

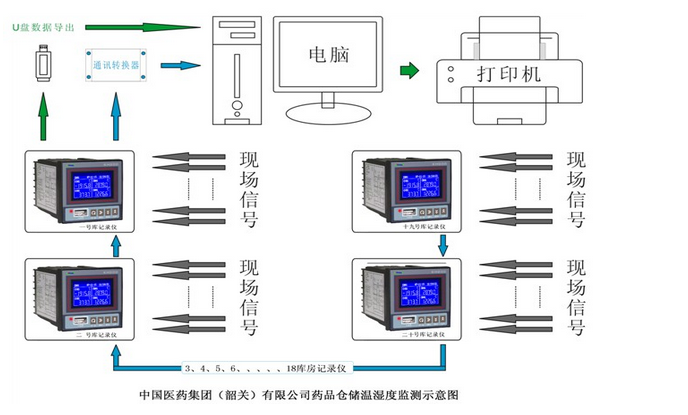

記錄儀監控系統的部分?jǐn)?shù)字化改造方案設計圖
方案說明：現場信號接入無紙記錄儀，無紙記錄儀顯示出現場信號數據，并通過RS485數據接口（通訊轉換器）接入到電腦，電腦軟件（組態王）采集現場記錄儀數據，在電腦屏幕上顯示工況數據，曲線，報警提示。
1：溫度信號、濕度信號分別接入各個倉庫的記錄儀（20臺記錄儀），記錄儀帶RS485通訊接入中控室的電腦， 通過通訊軟件實現在電腦上實時監控
腦監控軟件介紹
1：后臺監控畫面，集中顯示現場數據畫面圖：
2：曲線界面，顯示現場各點曲線走勢圖，配打印機后可打印曲線留檔（圖片僅作參考，以實際畫面為準）。
3：系統記錄報表
